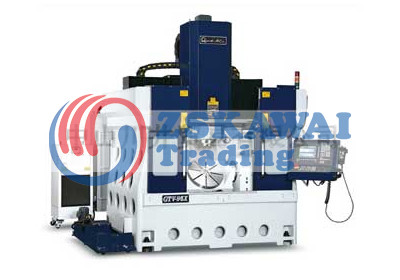

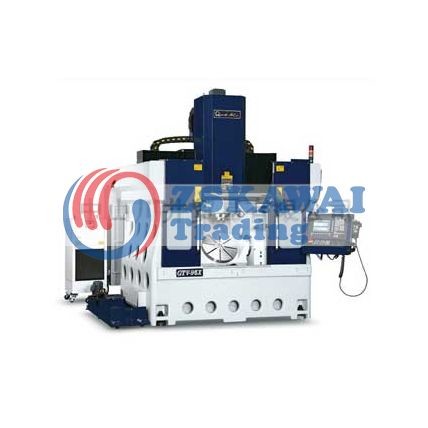

X軸(主軸左右)

900 mm

Y軸(工作臺前后)

600 mm

Z軸(主軸上下)

480 mm

主軸鼻端至工作臺面

0-480 mm

XYZ軸傳動

安全扭力限制聯軸器

工作臺

尺寸

?500 mm

T型槽(寬x槽數x間距）

14 x 8 mm

工作臺型式

A、C軸

工作臺的最大載重量

150 Kg

A軸 旋轉角度

+21°~ -111°

C軸 旋轉角度

0°~ 360°

主軸(內藏式)

主軸轉速

24,000 min

馬達

29 Kw

刀桿配合錐度

HSK-A63

軸承規格（內徑）

? 70 mm

主軸油冷卻

機體同調，定溫±1°C

進給速率

切削進給

1-20,000 mm/min

X.Y.Z軸 快速進給

20,000 mm/min

A軸 最高轉速

6.7 rpm

C軸 最高轉速

13.4 rpm

X.Y.Z軸 伺服馬達

4.7 / 8.7 / 4.7 Kw

三軸

X.Y.Z 線性滑軌

55×2 / 55×2,45×2 / 45×2 mm

X.Y.Z 滾珠螺桿

?50 / 50 / 40 mm

精度

X.Y.Z 定位精度

0.004 mm 國際標準 ISO230-2

X.Y.Z 重復精度

0.002 mm 國際標準 ISO230-2

有光學尺

無光學尺

A、C軸 定位精度

C:8” / A:15”

C:8” / A:15”

A、C軸 重復精度

C:±2.5” / A: ±2.5”

C: ±3” / A: ±4”

自動換刀系統(凸輪圓盤式)

最大刀具直徑

?35 mm

最大刀具長度

220 mm

最大刀具重量

7kg

刀把數量

20支刀

氣壓源

使用壓力/供應量

6 kg/c㎡ / 500 l /min

電源供應

總?cè)萘?/span>

47 KVA

冷卻

泵浦

2 sets , 0.58 kw ea.

冷卻箱容量

90 L

機械規格

機械尺寸(長x寬x高)

3,010 x 3,716 x 3,100 mm

機械重量

12,000 kg
