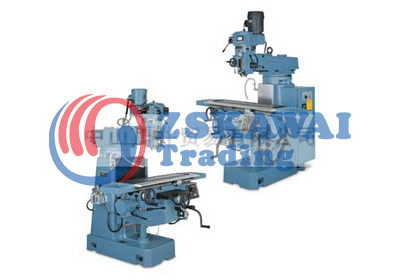

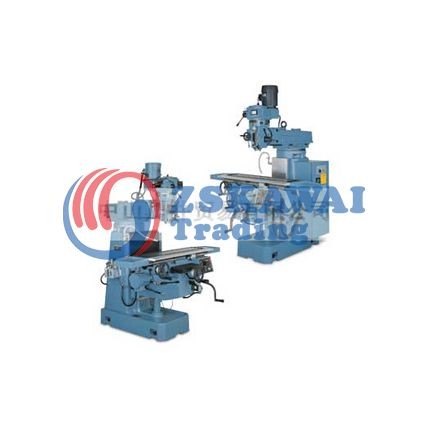

傳統銑床QJM - 2#
詳細描述
機械特性
主軸采用SCM21材質，一體成型，經重復調質滲碳、精密研磨，剛性強韌。配合P4級軸承，切削范圍廣。
立銑頭內部齒輪軸承采用強制潤滑系統，且有油料循環顥示油窗，確保機件壽命。
立銑頭可作左右各45°斜角旋轉，并采用雙螺桿鎖定裝置，放松、固定、迅速確實。
前置式左右( X軸)操作把手輪。
前置防潮式電控操作箱，操作范圍內，伸手可及。
X、Y軸C5級雙螺帽滾珠螺桿
X、Y軸滑道及調整楔全面貼附耐磨滑片(TURCITE-B)，滑行輕巧、耐磨耗。
鑄件材質均為FC30以上，配合堅韌厚實的力學造型，并經強制回火調質處理，耐磨性最佳，無變形之虞。
工作臺滑軌及上平面經調質后，高周波熱硬化處理。T型槽經校正后再施以研磨，提供最準確的加工基準。
機械規格
行程 | QJM-A2 | QJM-S2 |
主軸回轉速度 | 75 ~ 3600RPM 16段變速 | 60 ~ 3600RPM(最高4050RPM)無段變速 |
主軸端孔斜度 | NST 40 | NST 40 |
主軸左右傾斜角度 | 各 45° | 各 45° |
升降套行程 | 140mm | |
伸出臂行程 | 450mm | |
立軸端至臺面距離 | 標準0 ~ 530mm | |
加高0 ~ 630mm | ||
主軸押送速度(每轉一圈) | 0.035 / 0.07 / 0.14mm | |
工作臺 | ||
面積 | 1250 X 280 mm | |
左右行程 | 730mm | |
前后行程 | 400mm | |
升降行程 | 420mm | |
T 型槽 (寬x槽數x間距) | 16 x 3 x 64mm | |
左右自動押送速度 | 0 ~ 1500 mm/min | |
左右快速押送速度 | 3300mm/min | |
升降快速押送 | 1150mm/min | |
電動機 | ||
主軸 | 2.2kw (3HP) | 3.7KW |
工作臺X軸 | 0.75KW (1HP) | |
升降座Z軸 | 0.75KW (1HP) | |
切削泵浦 | 125W (1/6HP) | |
潤滑泵浦 | 25W | |
電磁泵浦 | 13W | |
電磁離合器 | 20W | |
機械規格 | ||
機械尺寸(長X寬X高) | 1900 X 2190 X 2270mm | 1900 X 2190 X 2400mm |
裝箱尺寸(長X寬X高) | 1760 X 1425 X 2190mm | 1910 X 1575 X 2190mm |
凈重 | 2050kgs | 2100kgs |
毛重 | 2450kgs | 2500kgs |
標準配件
 |
|
選購配件
 |
|
外觀尺寸圖
點擊次數:1861 發布時間2014-11-14
